Простейший прибор Эледиа
adminДата: Среда, 16.11.2011, 12:56 | Сообщение # 21
Группа: Администраторы
Сообщений: 218
Награды: 12
Репутация: 12
Статус: Offline
красивый но большой его размеры 120 на 105 мм. а я использую с размерами 60*60 ,
плюс толщина 51 мм, а у корпусов с приемлемыми габаритами внутренний отсек 45-48 мм, то есть даже что бы он прошел по толщине придется брать более громоздкий и дорогой корпус

если применять этот микроамперметр то эледия получится слишком большой и громоздкой. для дома еще туда сюда а если в дорогу надо будет взять, то просто беда

Eugene54321Дата: Понедельник, 21.11.2011, 15:02 | Сообщение # 22
Группа: Друзья
Сообщений: 198
Награды: 6
Репутация: 5
Статус: Offline
М247, М248 -- профильные (цилиндрич.шкала)
Размеры лицевой панели 40х21 и 54х21
Вырез в щите 30,5х21 и 40,5х21
Самое левое изображение на фото. Щёлкните по фото, чтобы чуть увеличить:

М4205 60х60х49 мм - обычного щитового исполнения; вибропрочный, тряскопрочный; левый на фото:

Добавлено (21.11.2011, 15:02)
---------------------------------------------
Если кто-то ищет эти малогабаритные приборы, то вот пара ссылок Рунета:

Вон профильные (с цилиндрической шкалой) М4247, М4248:
Размеры лицевой панели 40х21 и 54х21
Вырез в щите 30,5х21 и 40,5х21
Какие-то перекупщики из по 300 руб толкают. Не знаю, сколько у них на полке:
http://radiodesign.ru/nabory (там же и М4205 60х60х49мм вибропрочный, тряскопрочный)
или http://irtysh.com.ru/nel?l=12

А вон ещё М4205:
12 шт по 91 руб http://efind.ru/icsearch/?search=%CC4205%20100%CC%CA
Там же я нашёл и с нулём посредине.

ИП Казаков А.Н. (Россия, Королев)
+7 (903) 625-51-02 info@spcomponent.ru , http://spcomponent.ru/

Буду рад, если ссылки кому-то пригодятся. Плюс сами ищите в Рунете по этим наименованиям.

Прикрепления: 7402378.jpg(13Kb) · 4978940.jpg(8Kb)


Сообщение отредактировал Eugene54321 - Четверг, 17.11.2011, 01:25

Laa911Дата: Четверг, 15.12.2011, 19:57 | Сообщение # 23
Группа: Проверенные
Сообщений: 8
Награды: 0
Репутация: 0
Статус: Offline

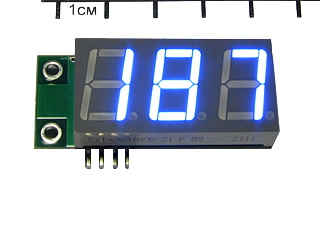

А вот такие штуки ни кто не юзал?
Амперметры
Амперметры

Добавлено (15.12.2011, 16:11)
---------------------------------------------
+ еще можно сделать запоминалку точки, и ее параметры, а потом анализировать на компьютере.
Ни кто не делал?

Добавлено (15.12.2011, 19:57)
---------------------------------------------
Или стрелочный индикатор нагляднее?

Сообщение отредактировал Laa911 - Четверг, 15.12.2011, 15:56

Eugene54321Дата: Воскресенье, 18.12.2011, 05:57 | Сообщение # 24
Группа: Друзья
Сообщений: 198
Награды: 6
Репутация: 5
Статус: Offline
Уважаемый Laa911,
Ответил Вам в отд.теме "Стрелочный индикатор или цифровой: что лучше?". (Уважаемый Admin просил когда-то не валить всё в одну тему: потом не найдёшь.)

ГостьДата: Воскресенье, 29.01.2012, 22:10 | Сообщение # 25
Группа: Гости





сделал аппарат Эледиа своими руками. при нажатии кнопки на проверку ассиметрии точки значение милиамперметра показывает на 20 ед.ВЫШЕ зафиксированного(насколько понимаю должно быть ниже или же стрелка должна остаться на месте). и в процессе работы значение не уменьшается и не увеличивается так что невозможно определить ИСТИННОЕ значение ассиметрии. Вопрос: что может быть не так при сборке прибора?

АлександрДата: Воскресенье, 29.01.2012, 23:00 | Сообщение # 26
Группа: Проверенные
Сообщений: 42
Награды: 2
Репутация: 3
Статус: Offline
Если я понял правильно Ваше описание и если оно точно, то это похоже на ошибку в схеме. Какую? Давайте попробуем придумать подходящую ошибку.

Ну, например, возьмём эту схему и левый верхний пост.резистор 10 кОм поменяем местами с перем.резистором 470 кОм. Эта перестановка не повлияет на работу схемы. Но если теперь провод от кнопки переполюсовки ошибочно припаять в общую точку соединения переставленных резисторов, то прибор на положительной полярности всегда будет показывать больше, чем на отрицательной.

Просмотрите на своем приборе каждый провод, каждую пайку, точно сравнивая её со схемой.
Или срисуйте схему со своего прибора, а потом сравните с исходной схемой.
Не найдёте ошибку - пришлите на форум фото своих соединений: может, кто-то увидит Вашу ошибку.

Тщательно убедитесь в том, что при ненажатой кнопке на Ваш раб.эл-д подаётся "минус", а не "плюс". Если ошибочно примените "плюс", то навредите пациенту.
Как убедиться? Тщательным просмотром. А если у Вас есть какой-нибудь мультиметр или мкА-метр, то поодключите его к электродам и посмотрите его показания.

Успехов Вам.


Сообщение отредактировал Александр - Воскресенье, 29.01.2012, 23:02

RadistДата: Суббота, 17.03.2012, 08:09 | Сообщение # 27
Группа: Проверенные
Сообщений: 79
Награды: 5
Репутация: 1
Статус: Offline
http://content.foto.mail.ru/mail/radistmond/1/i-5.jpg
http://content.foto.mail.ru/mail/radistmond/1/i-6.jpg
http://content.foto.mail.ru/mail/radistmond/1/i-9.jpg
у меня вот такой, очень просто и компактно.
микроамперметр на 200 мкА очень удобный.
Переключатель взял фиксированный, мне он больше всего нравится, а не кнопка.
Прикрепления: 3782792.jpg(76Kb)

VangeliДата: Суббота, 28.04.2012, 09:57 | Сообщение # 28
Группа: Проверенные
Сообщений: 8
Награды: 0
Репутация: 0
Статус: Offline
Здравствуйте , Я тоже как и предыдущий гость собрал аппарат “Эледиа” . Проверил тестером всё нормально . Но при использовании
На пробой стрелка МК ни как не реагирует хотя при замыкании электродов стрелка МК отклоняется до 80-ти единиц. И еще при положении плюс пробивает точку над пупком тут же , при минус ну ни как и пять минут держал .При регулировке напряжения резистором на 470 ком при повороте ручки на одну пятую всего поворота стрелка МК
Падает с восьмидесяти до нуля. Кстати про детали для аппарата. Я живу в Чудесном городе Астрахань и у нас есть прекрасный магазин
Радио деталей где я всё и купил , на вопрос резистора на 470 ком
Меня спросили про силу тока , про габариты и цвет. Думаю в любом городе есть такие магагазины . Заранее благодарю за помощ.

adminДата: Суббота, 28.04.2012, 10:14 | Сообщение # 29
Группа: Администраторы
Сообщений: 218
Награды: 12
Репутация: 12
Статус: Offline
Quote (Radist)
Переключатель взял фиксированный, мне он больше всего нравится, а не кнопка.

категорически не советую это делать, по причине элементарной человеческой забывчивости, можно забыть переключить на минус и пытаться обрабатывать себя плюсом. В этом плане кнопка без фиксации ( нажал плюс -отпустил минус) идеальный вариант.

АлександрДата: Четверг, 03.05.2012, 09:45 | Сообщение # 30
Группа: Проверенные
Сообщений: 42
Награды: 2
Репутация: 3
Статус: Offline
Уважаемый Vangeli,

На пробой стрелка МК ни как не реагирует хотя при замыкании электродов стрелка мкА-метра отклоняется до 80-ти единиц.

Там в теме Лечебный электрод большой площади сообщалось о пропитывании влагой эпителия как под опорным, так и под рабочим электродом. Был и практический совет, как это делать. Это облегчает поиск "запущенных" точек и облегчает их пробой. Попробуйте.

При повороте ручки на одну пятую всего поворота стрелка мкА-метра падает с восьмидесяти до нуля.

Не знаю конструкцию Вашего перем.резистора, но внешне это похоже на то, что в конце поворота движок сходит с дорожки. В этом положении подключите к электродам тестер на пределе "200 мкА". Хоть какой-то ток есть?

Когда в р/магазине выбирали перем.резистор, то важнее было оговорить логарифмический закон регулирования "B" -- тогда регулировка становится более плавной.

VangeliДата: Понедельник, 07.05.2012, 08:06 | Сообщение # 31
Группа: Проверенные
Сообщений: 8
Награды: 0
Репутация: 0
Статус: Offline
Александр очень признателен Вам за то что откликнулись на моё письмо.
Прежде чем задать свои вопросы я прочёл почти все ветки форума. И смачивание рук и точки для меня как должное, поэтому и пропустил это действие в прошлом письме.
Моя специальность плотник и совершенно ни каких знаний в радио технике . Мне кажется я сам испортил перем. резистор перегрев паяльником во время пайки . Я нашёл новый резистор проверил тестером на максимуме выдаёт 467 ком. И взял у соседа старый магнитофон. Теперь у меня и микро амперметр другой. Внимательно просмотрел видео. Вроде бы показания моего микро амперметра схожи. Единственное при пере плюсовке стрелка не отклоняется так сильно. Теперь будем пробовать лечиться так как болячек при достаточно. В первую очередь попробую вылечить шум в ушах , тут не промахнешься либо он есть , либо его нет. Если удастся избавиться от шума , обязательно напишу. Всем успехов Ваших начинаниях.

Eugene54321Дата: Понедельник, 21.05.2012, 13:24 | Сообщение # 32
Группа: Друзья
Сообщений: 198
Награды: 6
Репутация: 5
Статус: Offline
Уважаемый Vangeli, спасибо Вам за Ваше сообщение.

Если можно, сообщите, пожалуйста, о результатх лечения шума в ушах. У меня при усталости часто звон в ушах стоит.

Может, я смогу пойти по Вашим стопам.

Успехов Вам и крепкого здоровья!

АлександрДата: Понедельник, 21.05.2012, 13:36 | Сообщение # 33
Группа: Проверенные
Сообщений: 42
Награды: 2
Репутация: 3
Статус: Offline
Уважаемый Vangeli сообщает в теме
Общие вопросы по применению прибора "Эледиа" >> Как пользоваться прибором? >> Отличие Эледиа от других приборов.

Пробой происходит практически моментально стрелка просто падает за шкалу и соответственно нестерпимая боль.

Думаю, у Вас просто ток короткого замыкания не отрегулирован. Т.е., регулятор тока стоит на максимуме.

Но ещё Вы в первых своих сообщениях писали о некоторых неполадках прибора. Регулятор тока (перем.резистор) Вы, наверное, заменили или исправили?

А вот это у Вас выправилось или осталось по-прежнему?
Единственное, при переполюсовке стрелка не отклоняется так сильно.

Закоротите электроды (короткое замыкание, КЗ), для БАТ на голове отрегулируйте ток КЗ на 50 мкА, нажмите кнопку переполюсовки. Ток должен остаться тем же.

ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ, ЧТО ВЫ ПРИ СБОРКЕ НЕ ПЕРЕПУТАЛИ ПОЛЯРНОСТЬ, что на рабочем эл-де у Вас "минус"! Иначе наделаете пациенту много вреда. (Я инженер-электронщик, но ухитрился когда-то перепутать!! Было очень стыдно перед собой.)

Как убедиться:
К раб.электроду подключаете плюсовой провод цифрового мультиметра (у Вас, наверное, такой), к опорному -- общий, включаете мультиметр на предел 20 Вольт пост.тока и мультиметр должен показать какую-то отрицательную величину, например, "- 5.28".

Если Ваш мультиметр стрелочный, то он должен зашкалить влево. В таком случае подключите его наоборот:
К раб.электроду подключаете минусовой (т.е., общий) провод стрелочного мультиметра, к опорному -- плюсовой. Мультиметр должен показать несколько вольт напряжения.

Если у Вас вообще нет мультиметра, то одолжите его у кого-то или одолжите микроамперметр. У него клеммы подписаны"+" и "-". Или только "-".
С ним всё -- как со стрелочным мультиметром.

Если Ваш прибор ЭЛЕДИА в порядке, то переходите к процедурам. Если нет -- сообщайте неполадки; будем разбираться.

VangeliДата: Воскресенье, 27.05.2012, 10:16 | Сообщение # 34
Группа: Проверенные
Сообщений: 8
Награды: 0
Репутация: 0
Статус: Offline
Всем доброго время суток.
Да, уважаемый Eugene54321, я периодически буду описывать ход лечения в разделе “Делимся опытом лечения болезней”.
Мой шум в ушах уже 10 лет после сильного сотрясения. У меня две причины, ради которых я постараюсь вылечить свой недуг: первая собственное здоровье и вторая -- прежде, чем лечить других, опробовать на себе, и с положительным результатом. После чего перейти к следующему недугу или помогать близким.
Я уезжал в командировку, поэтому приостановил свой курс.
Теперь возобновлю. Если мои планы не нарушатся, после десяти сеансов опишу первый результат.


Сообщение отредактировал Vangeli - Воскресенье, 27.05.2012, 10:20

wlad3981Дата: Понедельник, 19.11.2012, 18:18 | Сообщение # 35
Группа: Проверенные
Сообщений: 5
Награды: 0
Репутация: 0
Статус: Offline
Здравствуйте, сделал прибор, но есть пара вопросов:
1) При включении прибора стрелка у милиамперметра сразу немного двигается и показывает около 10 милиампер при незамкнутых электродах, это нормально?
2) Держу два провода в руке (у меня пока нет электродов) никакого тока не чувствую, нет ни покалываний, ни пощипываний. Покалывание только в биологически активной точке чувствуется или как?
3) Для сборки прибора я использовал многожильный медный провод, может нужно тонкий какой нибуть провод?
4) Батарейки кроны в 9 вольт точно хватает, или нужно две прицепить чтоб побольше было?
Заранее спасибо.,

IGNORAMUSДата: Понедельник, 19.11.2012, 19:06 | Сообщение # 36
Группа: Друзья
Сообщений: 139
Награды: 10
Репутация: 6
Статус: Offline
Уважаемый wlad3981, отвечу Вам кратко, по пунктам.
1) нет, это ненормально.
2) если Вы держите оба контакта пальцами, то пощипываний не почувствуете. Приложите один конец к коже, например, предплечья, дождитесь пробоя и, регулируя силу тока, определите есть ли "пощипывание" или нет. Пощипывание зависит от силы тока и проводимости "нервов".
3)если провод у Вас не в палец толщиной, то ничего страшного. Хотя тонкий гибкий удобнее.
4)начинайте с 9в. Когда освоите и освоитесь, решите этот вопрос сами: на форуме есть различные схемы "Эледиа".

wlad3981Дата: Среда, 21.11.2012, 21:59 | Сообщение # 37
Группа: Проверенные
Сообщений: 5
Награды: 0
Репутация: 0
Статус: Offline
Скажите, а почему так происходит: - при включении прибора стрелка у милиамперметра сразу немного двигается и показывает около 10 милиампер при незамкнутых электродах, может надо что то исправить?

RadistДата: Пятница, 23.11.2012, 08:11 | Сообщение # 38
Группа: Проверенные
Сообщений: 79
Награды: 5
Репутация: 1
Статус: Offline
Нужно проверить саму схему, это явная проблема.
Лучше сфотографировать и показать саму всю пайку.
У вас точно правильно соединено переменный с постоянным сопротивлением?
По схеме если точно собрать, стрелка должна быть на нуле при включение прибора.


Сообщение отредактировал Radist - Пятница, 23.11.2012, 08:11

wlad3981Дата: Пятница, 23.11.2012, 21:03 | Сообщение # 39
Группа: Проверенные
Сообщений: 5
Награды: 0
Репутация: 0
Статус: Offline
Оказывается неисправна была кнопка переполюсовки, я купил новую и все прошло.
Подскажите как проверить полярность электродов, чтоб не перепутать где + где минус.
Я так попробовал, взял светодиод, у него одна нога +, другая -, при правильном подключении он горит, при неправильном не горит. Так можно проверить где на электроде + а где -?

IGNORAMUSДата: Пятница, 23.11.2012, 21:47 | Сообщение # 40
Группа: Друзья
Сообщений: 139
Награды: 10
Репутация: 6
Статус: Offline
Конечно можно.
