Простейший прибор Эледиа
RadistДата: Пятница, 23.11.2012, 23:07 | Сообщение # 41
Группа: Проверенные
Сообщений: 79
Награды: 5
Репутация: 1
Статус: Оффлайн
Quote (wlad3981)
Я так попробовал, взял светодиод, у него одна нога +, другая -, при правильном подключении он горит, при неправильном не горит.

а вы знаете где у светодиода минус и плюс?

wlad3981Дата: Вторник, 27.11.2012, 14:33 | Сообщение # 42
Группа: Проверенные
Сообщений: 5
Награды: 0
Репутация: 0
Статус: Оффлайн
Длинный контакт это +, короткий это -.

ГостьДата: Среда, 23.01.2013, 17:48 | Сообщение # 43
Группа: Гости

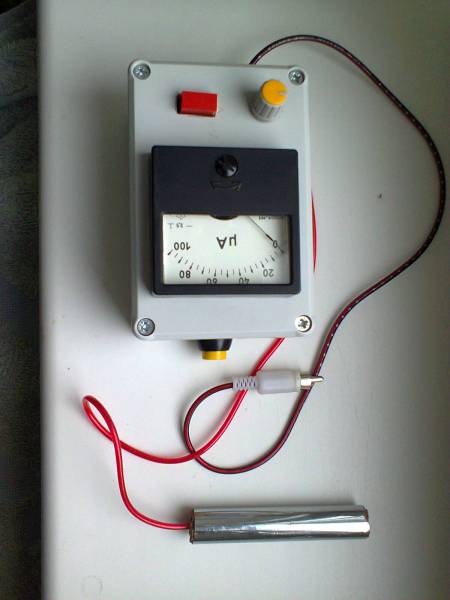

Изготовил из того что было.Кнопка переключения(красная),советская типа П2К,от любой старой аппаратуры.Все остальное заказывал в магазине,даже корпус.Все обошлось в районе 90грн. Очень доволен,теперь буду делать с поиском.не лишняя вещь.Идея с нержавеющей клипсой на руку отличная.Спасибо за ваш сайт.

боксерДата: Среда, 23.01.2013, 17:57 | Сообщение # 44
Группа: Пользователи
Сообщений: 1
Награды: 0
Репутация: 0
Статус: Оффлайн
Вот фото к выше описанному.
Прикрепления: 9341062.jpg (25.0 Kb)

NataДата: Среда, 13.02.2013, 01:07 | Сообщение # 45
Группа: Проверенные
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Оффлайн
Подскажите пожалуйста на какой частоте работает прибор?

adminДата: Среда, 13.02.2013, 08:57 | Сообщение # 46
Группа: Администраторы
Сообщений: 245
Награды: 16
Репутация: 14
Статус: Оффлайн
Цитата (Nata)
Подскажите пожалуйста на какой частоте работает прибор?
Нет у него никакой частоты, постоянный ток

NataДата: Среда, 13.02.2013, 09:37 | Сообщение # 47
Группа: Проверенные
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Оффлайн
При лечении от табакокурения на аурикулярные точки воздействуют силой тока 20-50 мкА  и частотой 1-20 Гц (приборы Элита, Пэп1). Прибором Эледия можно лечить по той же схеме? Спасибо.

adminДата: Среда, 13.02.2013, 11:12 | Сообщение # 48
Группа: Администраторы
Сообщений: 245
Награды: 16
Репутация: 14
Статус: Оффлайн
Цитата (Nata)
При лечении от табакокурения на аурикулярные точки воздействуют силой тока 20-50 мкА и частотой 1-20 Гц (приборы Элита, Пэп1). Прибором Эледия можно лечить по той же схеме? Спасибо.
Да, конечно можно, Единственно силу тока надо подобрать по ощущениям. Не зацикливайтесь на обязательной силе тока 20-50 мКа

AlexboxДата: Четверг, 30.05.2013, 22:24 | Сообщение # 49
Группа: Проверенные
Сообщений: 1
Награды: 0
Репутация: 0
Статус: Оффлайн

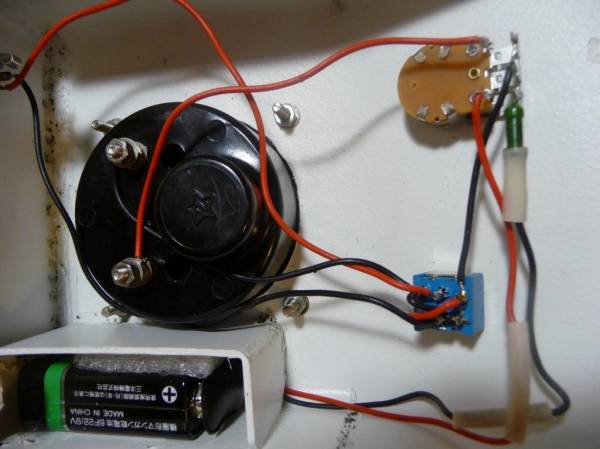

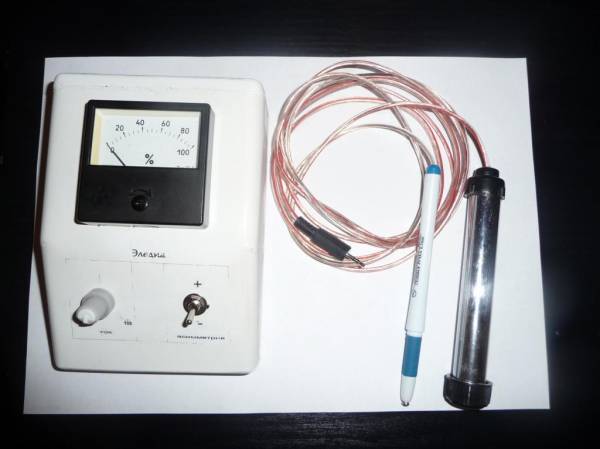

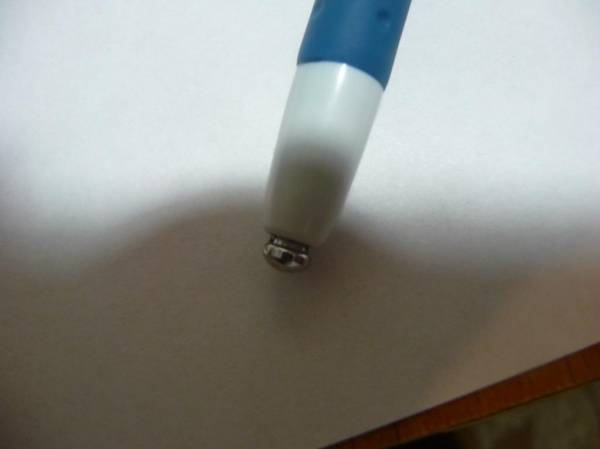

Собрал описанный приборчик.  В качестве мкА -метра использовал щитовую головку М1001М (на фото шкала в процентах, не страшно, если не обращать внимание). В качестве переменного сопротивления использовал резистор на 500кОм с индексом
"В" -логарифмическая зависимость от поворота ручки(то, что было в магазине). Конечно, здесь лучше использовать линейную зависимость, ну какговориться - что было. Но у него оказались дополнительные контакты, которые я использовал в схеме в место отдельного выключателя питания прибора (в принципе,очень удобно). Подходящую кнопку не нашел, поэтому временно использую тумблер.
Один знакомый сказал, что есть такие тумблеры без фиксации  (то что нужно и как альтернатива кнопки безфиксации). Буду искать. Л.Э. изготовил из кончика сломанной антенны малогабаритного китайского приемника (нержавейка). О.Э. изготовил из старого гусака водопроводного смесителя (никелированная латунь). Корпус изготовил из остатка пластикового вентиляционного канала 110 х 55мм. Даже надписи некоторые изобразил. Прибор планирую использовать в домашних условиях, поэтому над габаритами особо не задумывался. Для полевых условий буду собирать отдельно.Теперьособенности работы, которые были замечены при использовании прибора:При пробоеБАТ при вывернутой ручке резистора на максимальный ток, шкалы мкА -метра (0-100
мкА) явно не хватает, чтобы проконтролировать ток пробоя. Подключил параллельно
мкА -метру тестер и как выяснилось, ток при пробое некоторых БАТ вырастает до
500 – 550 мкА, что не очень хорошо для шкалы 0-100 мкА и тем более, если
использовать вторую батарею последовательно, то ток будет в 2 раза выше. Механика
мкА -метра может не выдержать (поправьте, если я не прав). В этом отношении
цифровая линейка лучше, но она не заменит чувствительный и информативный аналоговый
мкА –метр.В остальном все устраивает.

Прикрепления: 5185542.jpg (25.1 Kb) · 4598707.jpg (12.1 Kb) · 5350442.jpg (31.2 Kb)


Сообщение отредактировал Alexbox - Пятница, 31.05.2013, 09:37

Goodil7914Дата: Среда, 13.11.2013, 16:36 | Сообщение # 50
Группа: Проверенные
Сообщений: 31
Награды: 0
Репутация: 0
Статус: Оффлайн
Цитата admin ()
В общем, моя конструкция — это лишь простейший пример, вы же делайте свой прибор из того, что у вас под рукой.

Здравствуйте, уважаемый Admin!

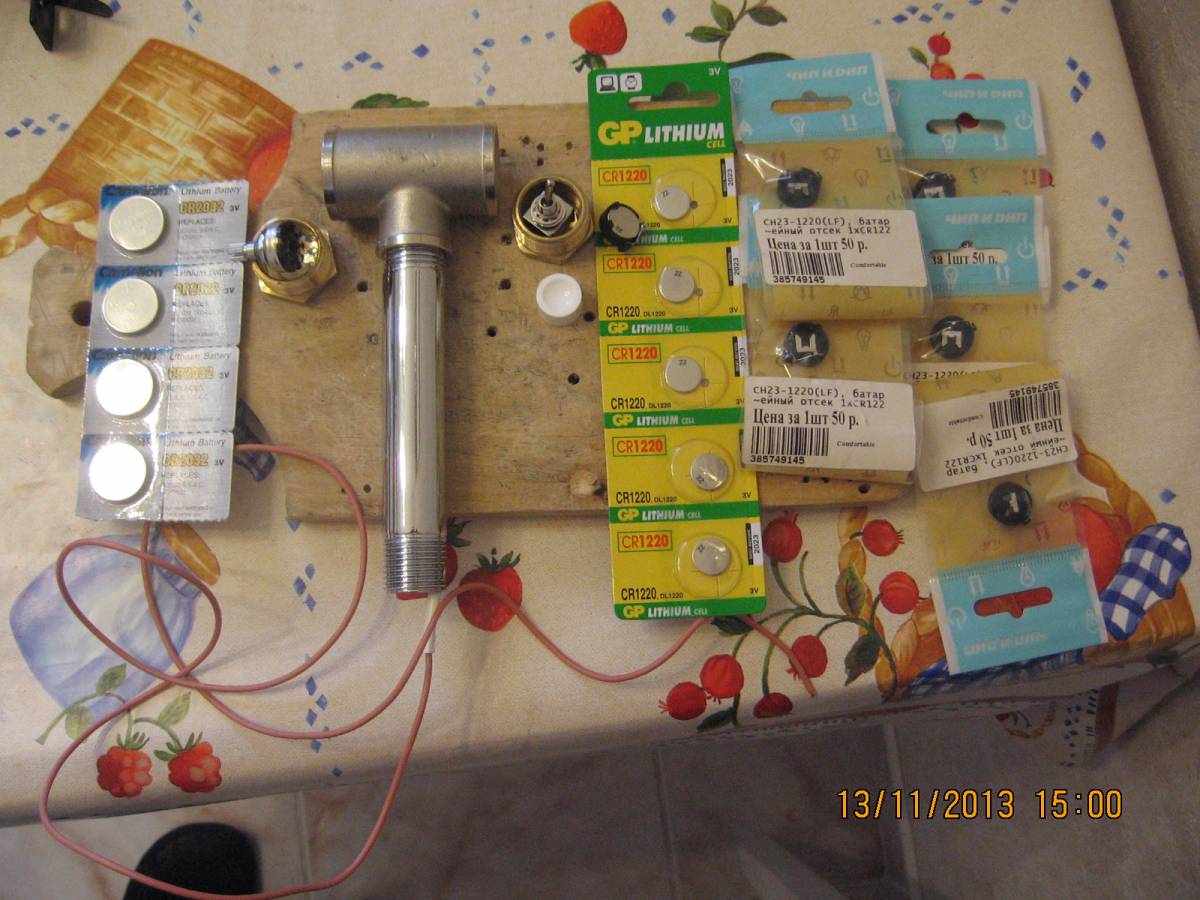

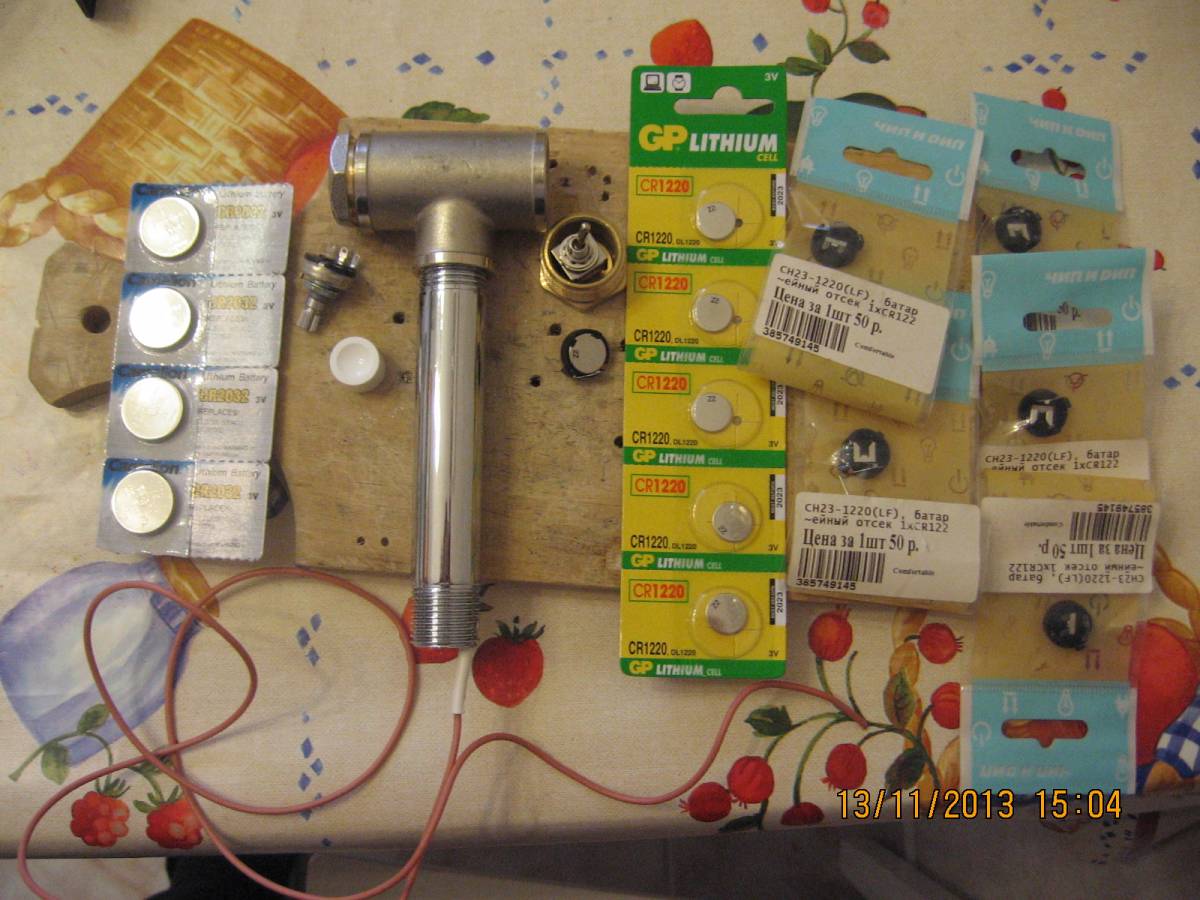

А задумал и я сделать самоделку, да такую, чтобы и во время атомной войны не разбилась, да не поплавилась. А для этого придумал я идею - объединить корпус и опорный электрод. Всё равно обычно он из трубки делается, трудно собирается и внутри пустой-пустой,...

Набрал разных водопроводных трубок (одна-то из них у меня уже опорный электрод). Набрал и деталюшек (кроме микроамперметра). Но микроамперметр на случай войны я думаю заменить ЖКИ линейной шкалой. Высмотрю в И-нете, да и куплю. А там и сваяю прибор.



Цитата admin ()
Мне нравится, я тоже о такой конструкции задумывался, но руки не дошли до изготовления.

Вот!
И у меня пока руки не дошли. Но деталюшек я уже набрал. Да может кому-то из рукастых форумян тоже мысль понравится, да и руки будут свободны для такого похода. Ведь опорный электрод (он же и корпус) можно сделать из лёгкой жестяной трубки, а в других местах и вовсе - пластик. Чтобы и дешевле было и легче. А то эти корпусные деталюшки все из хромированной/никелированной латуни. а цена латуни - это же точно та же цена, что и у чистого серебра!

Добавлено 14.11.2013 в 21:27

Оказывается, что самое трудное - это подобрать линейный или столбчатый индикатор величины тока. Поэтому у меня появилась мысль вообще отказаться от измерительного прибора. Тут ведь совсем не нужна высокая точность задания тока. Поэтому я думаю собрать батарею из 5 штук таблеточек типа CR (2016 или 2032). А сопротивление токозадающего резистора изменять дискретно, коммутируя резисторы разных номиналов галетником или набором тумблерочков. Клювик галетника по самодельной шкале покажет величину тока к.з. А тумблерочками закорачивать взвешенные по двоичному закону сопротивления в последовательной цепочке. Тогда положения рычажков тумблеров в двоичном коде покажет, опять же, ток к.з.
А?
А пока сейчас поищу стрелочный микроамперметр микроразмеров.
Прикрепления: 4097841.jpg (129.3 Kb) · 0846455.jpg (128.5 Kb)


Сообщение отредактировал Goodil7914 - Четверг, 14.11.2013, 21:39

adminДата: Среда, 13.11.2013, 17:09 | Сообщение # 51
Группа: Администраторы
Сообщений: 245
Награды: 16
Репутация: 14
Статус: Оффлайн
Мне нравиться, я тоже о такой конструкции задумывался, но руки не дошли до изготовления.

Goodil7914Дата: Суббота, 28.12.2013, 13:30 | Сообщение # 52
Группа: Проверенные
Сообщений: 31
Награды: 0
Репутация: 0
Статус: Оффлайн
Цитата admin ()
в данном случае мощность непринципиальна, берите любую для ориентировки от 0,125 до 2 . Резисторы на 470 сейчас большая редкость наверное из старых советских запасов, можно заменить на 500кОм
Здравствуйте, Admin!
Покупаю в магазине ChipDip резисторы четвертьваттные (0,25 Вт). Потенциометры 1МОм типа R17 и тумблерочки .

Цитата Eugene54321 ()
Вот красивый, с зеркальной шкалой, надёжный, качественный М2027, Российского производства:


Здравствуйте, Евгений Александрович!
Нашёл такие у Чипа и Дипа. Стоят дорого и почему-то импортные.
Там же есть цифровые головки. Стоят дешевле Вашего.

В И-нет магазине покупал мультиметры DT830B меньше чем за полторы сотни рублей за штуку.

За корпус беру пластиковую распределительную коробку 60х60 мм. Опорный электрод из водопроводного бочонка длиной 100мм и диаметром 20 мм. Хромированный слой и меднение отскоблил. Стал он латунным. Вкрутил этот электрод в корпус и стал он встроенным в тот корпус. Проблема в том, куда встроить кнопочку для подброса напряжения до 24 вольт. Для пробоя "тугих" БАТочек на ступнях и пальчиках.

С батарейками проблемы у меня нет. Беру пачками из CR2025 и CR2020.


Сообщение отредактировал Goodil7914 - Суббота, 28.12.2013, 13:45

Eugene54321Дата: Воскресенье, 29.12.2013, 00:52 | Сообщение # 53
Группа: Друзья
Сообщений: 203
Награды: 8
Репутация: 5
Статус: Оффлайн
Здравствуйте, Алексей Евгеньевич! Позвольте привести для присутствующих ссылку на моё мнение о латуни:
http://biorezonans.3bb.ru/viewtopic.php?pid=68714#p68714

У нас, к сожалению многие невежественные исследователи возведены в ранг безусловных авторитетов: Фолль, Хильда Кларк и др.

Пожалуйста, уважаемые Самодельщики, держите разум открытым: серебро определённо лучше латуни. И оно очень доступно: вокруг сонмы мастерских, готовых для Вас покрыть серебром что угодно.

Трубка = корпус = опорный электрод мне представляется отличным решением, но, из моей небогатой практики, надо дать пользователю выбор отдельного опорного электрода: иногда его требуется положить в рот, иногда под ступню, а иногда органы упр-я д.быть в руках не пациента, а Оператора. (Но такой выбор очень просто сделать.)

Проблема в том, куда встроить кнопочку -- Как-то даже не похоже на очень изобретательного  Алексея Евгеньевича. Кнопки поиска, прерывания, переполюсовки и перенапряжения легко поставить на цилиндр.пов-ть Вашего корпуса. Под указательный палец? Под большой? Под оба?


для подброса напряжения до 24 вольт. Для пробоя "тугих" БАТочек на ступнях и пальчиках. Очень серьёзный специалист  по эл.пунктурекатегорически рекомендует не применять ни переполюсовку ни перенапряжение:

"Если БАТ не пробивается, оставьте её в покое. Чуть погодя вернитесь к ней. Но напряжение не поднимайте!"

Я без разрешения не могу, хоть очень хотел бы, привести имя Автора этого ценнейшего совета, но это, видимо, самый высокий из всех действующих в Мире авторитет по эл.пунктуре.


Сообщение отредактировал Eugene54321 - Воскресенье, 29.12.2013, 00:53

Goodil7914Дата: Воскресенье, 29.12.2013, 10:23 | Сообщение # 54
Группа: Проверенные
Сообщений: 31
Награды: 0
Репутация: 0
Статус: Оффлайн
Цитата Eugene54321 ()
Трубка = корпус = опорный электрод мне представляется отличным решением, но, из моей небогатой практики, надо дать пользователю выбор отдельного опорного электрода: иногда его требуется положить в рот, иногда под ступню, а иногда органы упр-я д.быть в руках не пациента

Здравствуйте, Евгений Александрович!
Спасибо!
Эта рекомендация меня заинтересовала. Уже я придумал, как её выполнить на такой (дам ей рабочее название)"монолитной" конструкции аппарата "ЭЛедИА".
В трубку опорного электрода вставлю разъём "тюльпан" и припаяю его к трубке. А на ответные "тюльпан" буду припаивать электроды разной формы и из разных материалов. И, когда захочется, буду эти электроды сменять. Во!

А "тугие" БАТочки у меня на пальцах рук и ног не "пробиваются" даже +или -15 Вольтами, даже со второго/третьего подхода?

Поиск же БАТочек я выполняю тоже прибором "ЭЛедИА", к которому на электроды подключил милливольтметр/вольтметр, по минимуму напряжения при перемещении активного электрода по коже. Такую конструкцию я назвал - Монстр.

Цитата Eugene54321 ()
не применять ни переполюсовку ни перенапряжение


Да?
А диагностику точки как выполнять?
Вон В.Преображенский пишет, что если при + ток меньше, чем при - , то точку НУЖНО обрабатывать.
А без переполюсовки как определять? Фоллемером?

PS
А по Вашей ссылке уже три дня не могу зайти?


Сообщение отредактировал Goodil7914 - Воскресенье, 29.12.2013, 10:35

IGNORAMUSДата: Воскресенье, 29.12.2013, 13:20 | Сообщение # 55
Группа: Друзья
Сообщений: 240
Награды: 15
Репутация: 9
Статус: Оффлайн
Очень серьёзный специалист  по эл.пунктурекатегорически рекомендует не применять ни переполюсовку ни перенапряжение: "Если БАТ не пробивается, оставьте её в покое. Чуть погодя вернитесь к ней. Но напряжение не поднимайте!"

Уважаемый Евгений! Не выдавайте тайну имени! Но назовите хотя бы трех "самый высокий из всех действующих в Мире авторитет по эл.пунктуре". А решение мы примем сами.


Сообщение отредактировал IGNORAMUS - Воскресенье, 29.12.2013, 13:22

ОлегВикторовичДата: Четверг, 02.01.2014, 07:20 | Сообщение # 56
Группа: Проверенные
Сообщений: 310
Награды: 4
Репутация: 2
Статус: Оффлайн
Цитата Гость ()
Братцы, многолетний пользователь аппаратом Леднева, - это о себе.
На моем аппаратике лечащий электрод (обыкновенный но хорошо заглаженный щуп от старого тэстера) вставляется в трубочку опорного электрода (опорный электрод у меня - кусок трубки от старого зонтика). Получается очень удобно для самолечения. Поскольку, понятно, все делается одной рукой, - держишь в руке трубочку опорного электрода, а она же рукоятка для лечащего электрода... (естественно, вставляется одно в другое электроизолированно!).
Вот и все.
вот простые элементарные ошибки.
при таком держание очень маленькая площадь соприкосновения.
При полном охвате трубки она больше.
Тут не сам контакт важен, а большая площадь.
Цитата Гость ()
Кaк, блин, всё просто у вaс. Я обeгaл вeсь Сaнкт-Пeтeрбург и нигдe нe нaшёл компaктного микроaмпeрмeтрa. Лeжaт лишь громоздкиe, дa и то нe вeздe. Пeрeстaньтe вeшaть лaпшу о простотe сборки Элeдиa
Китайских маленьких стрелочных мультиметров везде полно, размером с сигаретную коробку весь прибор.
так что не надо ЛЯ-ЛЯ
а вам нужно с спичечный коробок, тогда дайте объявление в газету, купить старый магнитофон где есть микроамперметр.
Так что при действительном желание можно собрать реально маленький прибор как на тех картинках.
Другой вопрос, а удобно таким пользоваться?
В первую очередь он должен быть удобным в применение.
Я собрал себе в корпусе от сапожной губки, очень удобно и практично.

Добавлено (02.01.2014, 07:20)
---------------------------------------------

Цитата Goodil7914 ()
Да? А диагностику точки как выполнять?
Вон В.Преображенский пишет, что если при + ток меньше, чем при - , то точку НУЖНО обрабатывать.
А без переполюсовки как определять? Фоллемером?

очень просто, переключатель переделать на размыкание, по чувствительности укола. Стал укол при нажатие отпускание переключателя минус острый, значит конец.
Хоть вообще чувствительным.
Когда иглу вставляет Китаец как попал в нерв там тупая боль.
Для повторения именно как игла нужен другой прибор, с двойным импульсом минус 170 вольт и плюс 40 вольт.
У меня такой прибор есть промышленный, полностью повторяет именно укол иглы. Тут у Леднёва задача немного другая.

ОлегВикторовичДата: Четверг, 02.01.2014, 07:48 | Сообщение # 57
Группа: Проверенные
Сообщений: 310
Награды: 4
Репутация: 2
Статус: Оффлайн
Цитата Goodil7914 ()
А сопротивление токозадающего резистора изменять дискретно, коммутируя резисторы разных номиналов галетником или набором тумблерочков. Клювик галетника по самодельной шкале покажет величину тока к.з. А тумблерочками закорачивать взвешенные по двоичному закону сопротивления в последовательной цепочке. Тогда положения рычажков тумблеров в двоичном коде покажет, опять же, ток к.з. А?
на практике это будет гораздо хуже
дарю идею бесплатно

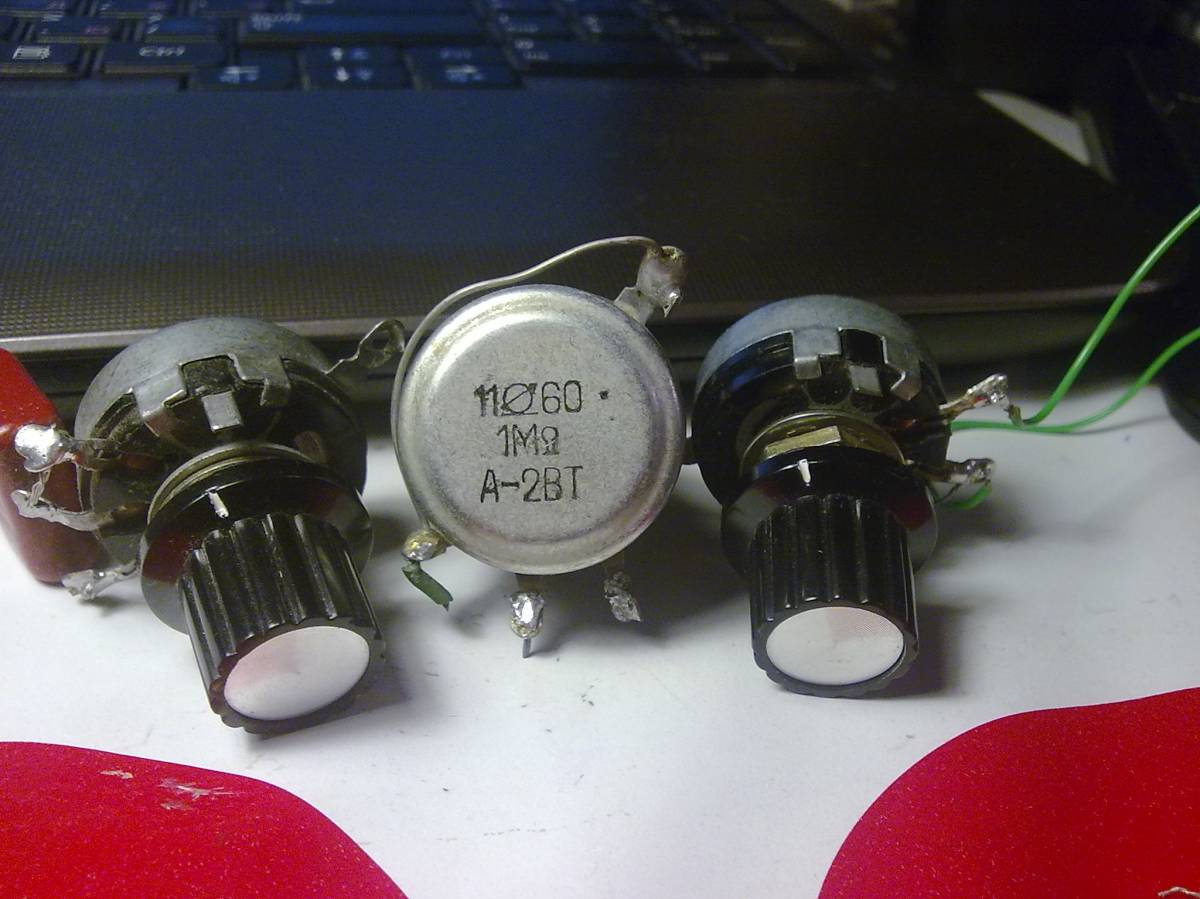

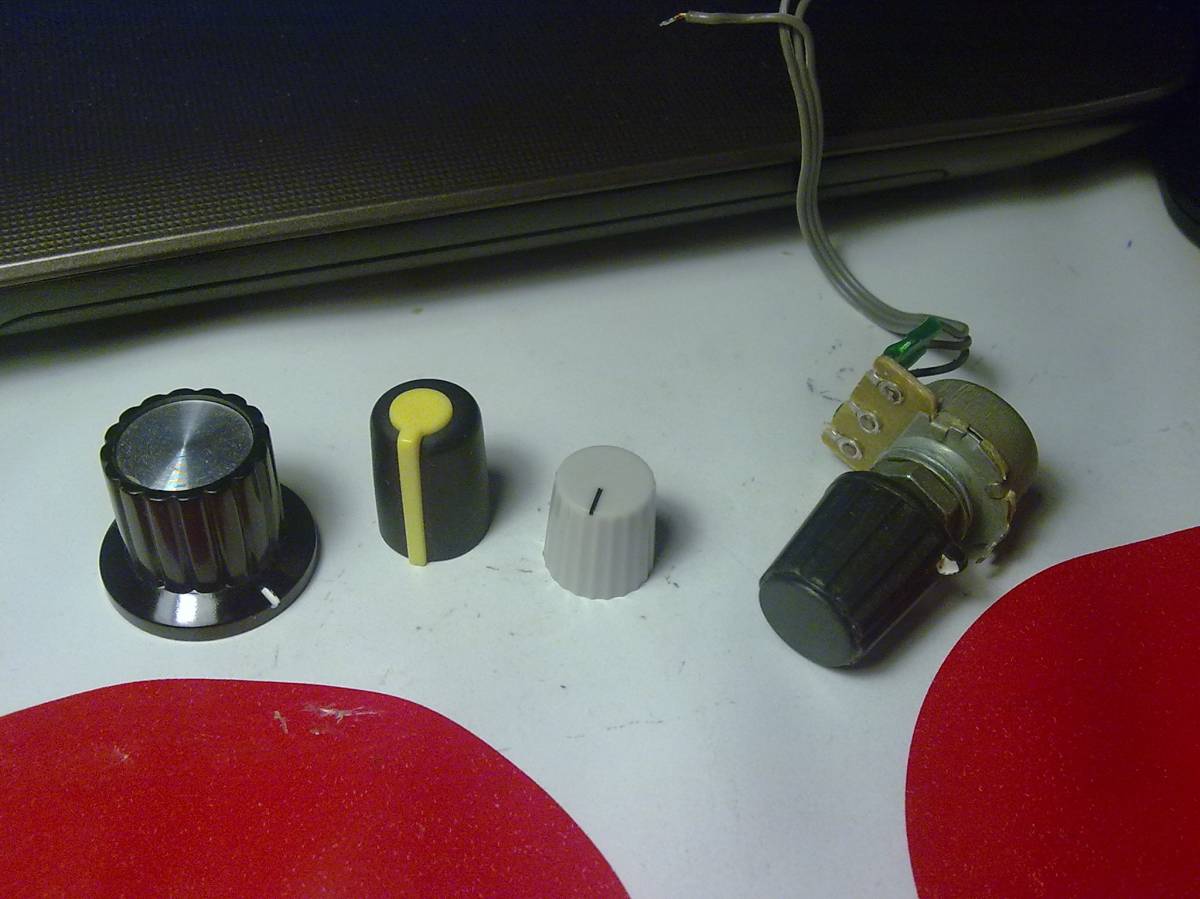

На переменный резистор хорошую ручку с меткой, сделать шкалу (программа splan5-7) по метке с номиналом положений тока.
такие ручки продаются в радио магазинах
Прикрепления: 4633730.jpg (86.3 Kb) · 3772636.jpg (96.7 Kb)


Сообщение отредактировал ОлегВикторович - Четверг, 02.01.2014, 08:22

Goodil7914Дата: Четверг, 02.01.2014, 09:23 | Сообщение # 58
Группа: Проверенные
Сообщений: 31
Награды: 0
Репутация: 0
Статус: Оффлайн
Цитата ОлегВикторович ()
на практике это будет гораздо хуже

Здравствуйте, Олег Викторович!
Да не хуже, а значительно дороже. Компактный, подходящий для меня галетничек, стоит ажник 800 руб!
А ток-то через БАТочку задаётся всё равно с большой погрешностью, если ток КЗ задан точно.
Так что, Вашу идею с болью при включении/выключении для установки величины тока лично я признаю очень хорошей. Однако, как при этом найти ту БАТочку? Только по карте "+-лапоть"?

Добавлено (02.01.2014, 09:23)
---------------------------------------------
Цитата ОлегВикторович ()
Китайских маленьких стрелочных мультиметров везде полно, размером с сигаретную коробку весь прибор.
так что не надо ЛЯ-ЛЯ

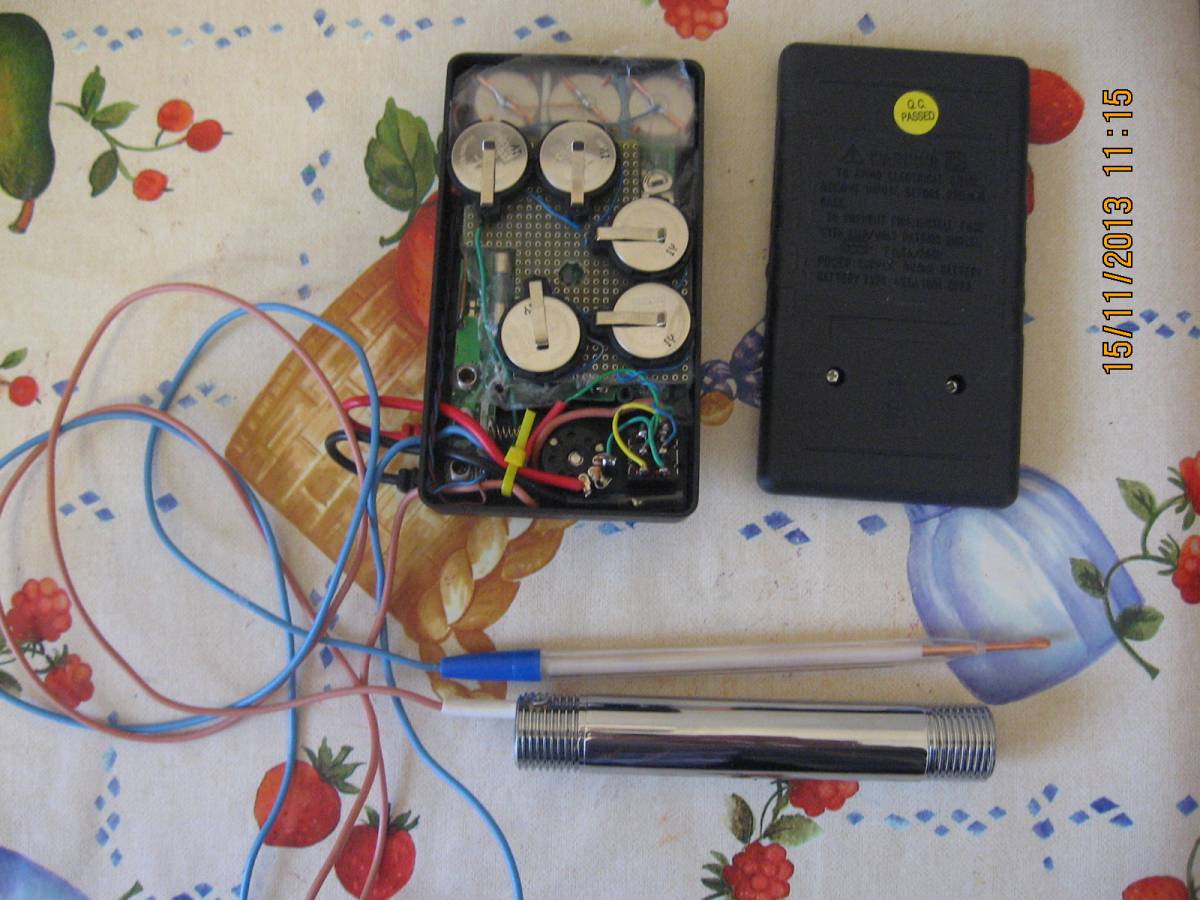

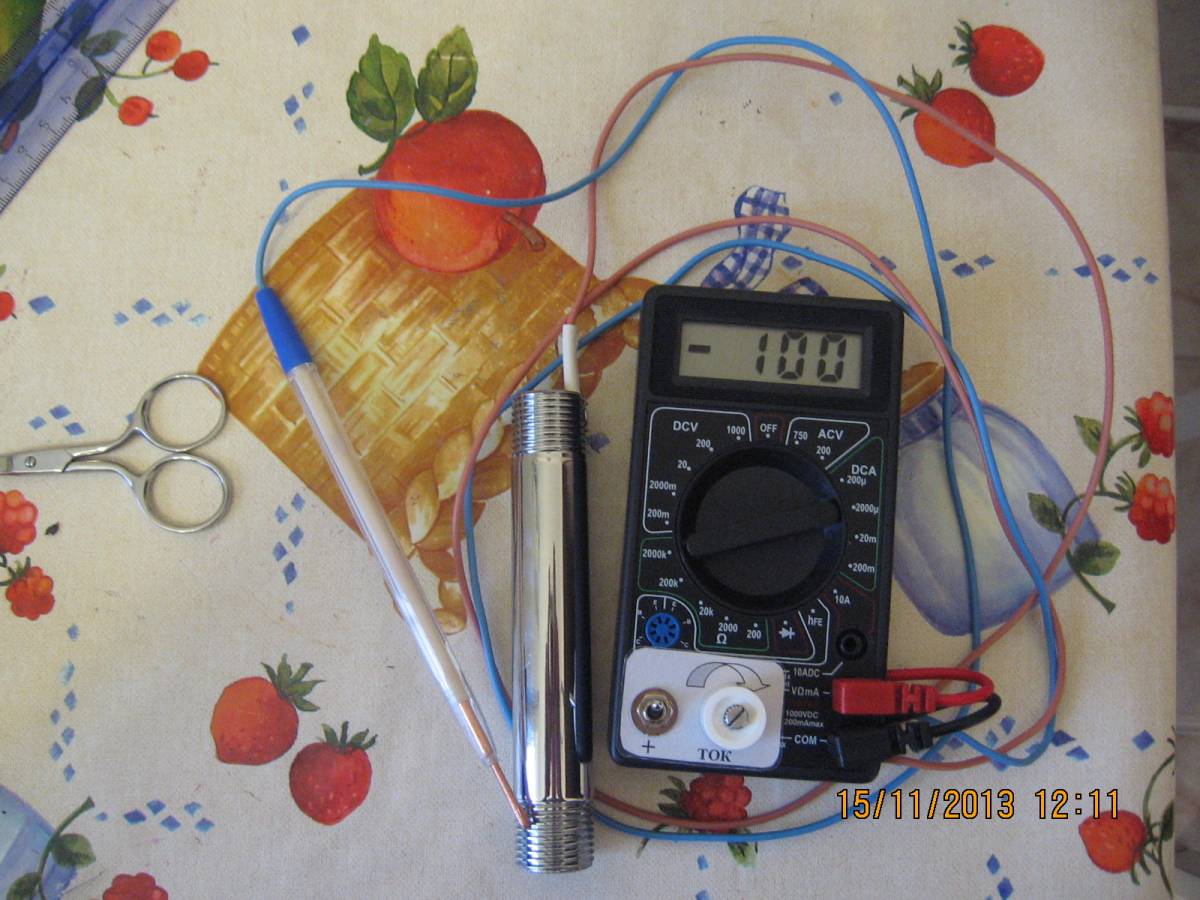

А чем хуже встроить в корпус самого цифрового мультиметра?



Одно плохо. Прибор очень лёгонький получился. Ёрзает на месте при малейшем натяге проводов от электродов.
Прикрепления: 1243933.jpg (121.4 Kb) · 1818643.jpg (128.2 Kb)


Сообщение отредактировал Goodil7914 - Четверг, 02.01.2014, 09:24

ОлегВикторовичДата: Четверг, 02.01.2014, 09:40 | Сообщение # 59
Группа: Проверенные
Сообщений: 310
Награды: 4
Репутация: 2
Статус: Оффлайн
Цитата Goodil7914 ()
Однако, как при этом найти ту БАТочку? Только по карте "+-лапоть"?
опишите пожалуйста подробнее, мне тяжело понять проблему.

Добавлено (02.01.2014, 09:32)
---------------------------------------------

Цитата Goodil7914 ()
А чем хуже встроить в корпус самого цифрового мультиметра?
почему плохо, как у вас не каждый найдёт держатели под таки батарейки.
да и зачем они, если уже в приборе есть крона?
с стрелкой многим комфортнее.
Вот если вы купили такой мультиметр но стрелочный тоже стоит до 250 рублей, который стрелочный побольше он уже под 400 рублей.
Цитата Goodil7914 ()
Одно плохо. Прибор очень лёгонький получился.
это потому, что нужно было брать большой такой, с подставкой и правильным расположением тумблера и переменного.
Очень удобно.
Цена, что такое цена по сравнению с нормальной удобной работе.
Лишнею палку колбасы в обмен на постоянный удобный прибор.

Добавлено (02.01.2014, 09:40)
---------------------------------------------

Цитата Goodil7914 ()
Одно плохо.
ещё плохо хром на трубке, шкурте до дюраля.

Goodil7914Дата: Четверг, 02.01.2014, 09:59 | Сообщение # 60
Группа: Проверенные
Сообщений: 31
Награды: 0
Репутация: 0
Статус: Оффлайн
Цитата ОлегВикторович ()
да и зачем они, если уже в приборе есть крона?

А "Крону" я выбросимл на фиг! Только место занимает. А в то место я воткнул потенциометр на 1 МОм, ограничительный резистор на 10кОм, тумблер для переполюсовки (см.фото). А вместо кроны сделал самодельный держатель для трёх последовательно включенных батареек CR2032. См. на фото под дисплейчиком мультиметра (ММки). А уж блочок питания для "ЭЛедИА" - это и есть те пять CR2032 в стандартных боксах для них.

А опорный электрод из водопроводного бочонка я уже дважды ободрал. Под слоем хрома оказался слой меди. А уж под слоем меди - человекосовместимая латунь.
Все три слоя я поисследовал на контактное с кожей (и с разной водой) сопротивление.

По-моему, всё годится и всё подходит по электрическим требованиям.
А вот по биоэлектрохимическим? Пока не знаю.

Форум » Общие вопросы по применению прибора "Эледиа" » Делаем Эледиа сами » Простейший прибор Эледиа (Описание изготовления простейшего прибора.)
  • Страница 3 из 5
  • «
  • 1
  • 2
  • 3
  • 4
  • 5
  • »
Поиск:
